Passion in pipe extrusion

Kunststoffprodukte für
Großhandel, Bauunternehmen & Industrie!

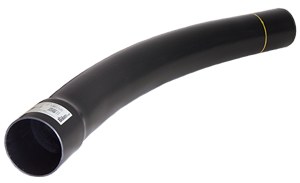

Kabelschutz-Bogen plus


Kabelschutz-Bogen plus Klebemuffe
DIN 16873

Ausführung:
  • PVC-U 100% Neumaterial
  • DIN 16873
  • Vollwandrohr
  • Klebemuffe
  • DN 50 bis DN 160
  • SDR 20 / 34
  • SN 8 / 32
  • Werkseitig mit BL-Dichtung ausgestattet
  • Alternativ mit HB-Fix Dichtung möglich
  • Farbe Schwarz

Prüfungen:
  • Teilprüfungen durch SKZ/MPA
  • Werknorm
  • Werkszeugnis
  • Anlehnung an DIN 8061/62

Technisches Datenblatt




50er Bogen

+ Bogen 50 x 1,8mm Radius 500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
10184
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 11°
16652
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 15°
16653
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 22°
16655
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 30°
16658
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 45°
10935
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 60°
16665
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R500 90°
+ Bogen 50 x 1,8mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16650
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 11°
16651
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 15°
16654
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 22°
16656
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 30°
16659
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 45°
16661
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 60°
16666
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1000 90°
+ Bogen 50 x 1,8mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 11°
11753
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 22°
11587
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 30°
11588
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 60°
11589
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R1500 90°
+ Bogen 50 x 1,8mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 11°
11755
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 22°
11756
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 30°
11757
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 60°
11758
KS-Bogen mit Klebemuffe
50 x 1,8 mm / R2000 90°

+ Bogen 50 x 2,4mm Radius 500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
10938
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 11°
10937
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 15°
10936
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 22°
16670
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 30°
16672
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 45°
16674
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 60°
16676
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R500 90°
+ Bogen 50 x 2,4mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16667
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 11°
16668
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 15°
16669
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 22°
16671
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 30°
16673
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 45°
16675
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 60°
16677
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1000 90°
+ Bogen 50 x 2,4mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 11°
11754
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 22°
11590
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 30°
11591
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 60°
11592
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R1500 90°
+ Bogen 50 x 2,4mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 11°
11759
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 22°
11760
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 30°
11761
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 60°
11762
KS-Bogen mit Klebemuffe
50 x 2,4 mm / R2000 90°

63er Bogen

+ Bogen 63 x 1,9mm Radius 500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
10939
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 11°
16679
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 15°
10940
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 22°
16682
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 30°
16684
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 45°
10941
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 60°
16690
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R500 90°
+ Bogen 63 x 1,9mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16678
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 11°
16680
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 15°
16681
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 22°
16683
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 30°
16685
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 45°
16686
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 60°
16691
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1000 90°
+ Bogen 63 x 1,9mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 11°
11593
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 22°
11594
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 30°
11595
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 60°
11596
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R1500 90°
+ Bogen 63 x 1,9mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 11°
11601
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 22°
11602
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 30°
11603
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 60°
11604
KS-Bogen mit Klebemuffe
63 x 1,9 mm / R2000 90°

+ Bogen 63 x 3,0mm Radius 500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
10942
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 11°
10943
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 15°
10944
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 22°
16695
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 30°
16699
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 45°
10945
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 60°
16704
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R500 90°
+ Bogen 63 x 3,0mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16692
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 11°
16693
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 15°
10946
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 22°
16696
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 30°
16700
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 45°
16701
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 60°
16705
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1000 90°
+ Bogen 63 x 3,0mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 11°
11597
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 22°
11598
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 30°
11599
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 60°
11600
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R1500 90°
+ Bogen 63 x 3,0mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 11°
11605
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 22°
11606
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 30°
11607
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 60°
11608
KS-Bogen mit Klebemuffe
63 x 3,0 mm / R2000 90°

75er Bogen

+ Bogen 75 x 2,2mm Radius 500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
10947
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 11°
10948
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 15°
10949
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 22°
16709
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 30°
16711
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 45°
10950
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 60°
16714
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R500 90°
+ Bogen 75 x 2,2mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16706
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 11°
16707
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 15°
16708
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 22°
16710
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 30°
16712
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 45°
16713
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 60°
16715
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1000 90°
+ Bogen 75 x 2,2mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 11°
11609
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 22°
11610
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 30°
11611
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 60°
11612
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R1500 90°
+ Bogen 75 x 2,2mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 11°
11617
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 22°
11618
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 30°
11619
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 60°
11620
KS-Bogen mit Klebemuffe
75 x 2,2 mm / R2000 90°

+ Bogen 75 x 3,6mm Radius 500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
10951
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 11°
10952
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 15°
10953
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 22°
10954
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 30°
16720
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 45°
10955
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 60°
16724
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R500 90°
+ Bogen 75 x 3,6mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16716
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 11°
16717
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 15°
16718
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 22°
16719
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 30°
16721
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 45°
16722
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 60°
16725
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1000 90°
+ Bogen 75 x 3,6mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 11°
11613
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 22°
11614
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 30°
11615
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 60°
11616
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R1500 90°
+ Bogen 75 x 3,6mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 11°
11621
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 22°
11622
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 30°
11623
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 60°
11624
KS-Bogen mit Klebemuffe
75 x 3,6 mm / R2000 90°

90er Bogen

+ Bogen 90 x 2,7mm Radius 500 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
16733
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 11°
10956
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 15°
10957
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 22°
16737
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 30°
16739
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 45°
10958
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 60°
16745
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R500 90°
+ Bogen 90 x 2,7mm Radius 1000 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
16734
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 11°
16735
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 15°
16736
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 22°
16738
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 30°
16740
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 45°
16741
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 60°
16746
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1000 90°
+ Bogen 90 x 2,7mm Radius 1500 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 11°
11625
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 22°
11626
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 30°
11627
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 60°
11628
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R1500 90°
+ Bogen 90 x 2,7mm Radius 2000 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 11°
11633
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 22°
11634
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 30°
11635
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 60°
11636
KS-Bogen mit Klebemuffe
90 x 2,7 mm / R2000 90°

+ Bogen 90 x 4,3mm Radius 500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
10959
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 11°
16747
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 15°
10960
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 22°
16748
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 30°
16750
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 45°
16752
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 60°
16754
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R500 90°
+ Bogen 90 x 4,3mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
10961
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 11°
10962
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 15°
10963
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 22°
16749
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 30°
16751
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 45°
16753
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 60°
16755
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1000 90°
+ Bogen 90 x 4,3mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 11°
11629
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 22°
11630
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 30°
11631
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 60°
11632
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R1500 90°
+ Bogen 90 x 4,3mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 11°
11637
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 22°
11638
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 30°
11639
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 60°
11640
KS-Bogen mit Klebemuffe
90 x 4,3 mm / R2000 90°

110er Bogen

+ Bogen 110 x 3,2mm Radius 500 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
16763
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 11°
16768
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 15°
16773
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 22°
16778
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 30°
16782
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 45°
16785
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 60°
16789
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R500 90°
+ Bogen 110 x 3,2mm Radius 1000 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
16764
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 11°
16769
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 15°
16774
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 22°
16779
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 30°
16783
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 45°
16786
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 60°
16790
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1000 90°
+ Bogen 110 x 3,2mm Radius 1500 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 11°
11641
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 22°
11642
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 30°
11643
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 60°
11644
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R1500 90°
+ Bogen 110 x 3,2mm Radius 2000 - SDR34 - SN
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 11°
11649
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 22°
11650
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 30°
11651
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 60°
11652
KS-Bogen mit Klebemuffe
110 x 3,2 mm / R2000 90°

+ Bogen 110 x 5,3mm Radius 500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16792
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 11°
16795
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 15°
16798
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 22°
16801
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 30°
16804
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 45°
10964
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 60°
16810
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R500 90°
+ Bogen 110 x 5,3mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16793
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 11°
16796
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 15°
16799
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 22°
16802
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 30°
16805
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 45°
16807
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 60°
16811
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1000 90°
+ Bogen 110 x 5,3mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 11°
11645
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 22°
11646
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 30°
11647
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 60°
11648
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R1500 90°
+ Bogen 110 x 5,3mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 11°
11653
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 22°
11654
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 30°
11655
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 60°
11656
KS-Bogen mit Klebemuffe
110 x 5,3 mm / R2000 90°

125er Bogen

+ Bogen 125 x 3,7mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16813
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 11°
16814
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 15°
16815
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 22°
16816
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 30°
16817
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 45°
16818
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 60°
16819
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1000 90°
+ Bogen 125 x 3,7mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 11°
11673
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 22°
11674
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 30°
11675
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 60°
11676
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R1500 90°
+ Bogen 125 x 3,7mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 11°
11681
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 22°
11682
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 30°
11683
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 60°
11684
KS-Bogen mit Klebemuffe
125 x 3,7 mm / R2000 90°

+ Bogen 125 x 6,0mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16820
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 11°
16821
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 15°
16822
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 22°
16823
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 30°
16824
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 45°
16825
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 60°
16826
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1000 90°
+ Bogen 125 x 6,0mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 11°
11677
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 22°
11678
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 30°
11679
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 60°
11680
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R1500 90°
+ Bogen 125 x 6,0mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 11°
11685
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 22°
11686
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 30°
11687
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 60°
11688
KS-Bogen mit Klebemuffe
125 x 6,0 mm / R2000 90°

140er Bogen

+ Bogen 140 x 4,1mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16827
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 11°
16828
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 15°
16829
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 22°
16830
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 30°
16831
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 45°
16832
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 60°
16833
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1000 90°
+ Bogen 140 x 4,1mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 11°
11705
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 22°
11706
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 30°
11707
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 60°
11708
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R1500 90°
+ Bogen 140 x 4,1mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 11°
11713
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 22°
11714
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 30°
11715
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 60°
11716
KS-Bogen mit Klebemuffe
140 x 4,1 mm / R2000 90°

+ Bogen 140 x 6,7mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16834
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 11°
16835
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 15°
16836
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 22°
16837
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 30°
16838
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 45°
16839
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 60°
16840
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1000 90°
+ Bogen 140 x 6,7mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 11°
11709
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 22°
11710
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 30°
11711
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 60°
11712
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R1500 90°
+ Bogen 140 x 6,7mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 11°
11717
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 22°
11718
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 30°
11719
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 60°
11720
KS-Bogen mit Klebemuffe
140 x 6,7 mm / R2000 90°

160er Bogen

+ Bogen 160 x 4,7mm Radius 1000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
16841
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 11°
16842
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 15°
16843
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 22°
16844
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 30°
16845
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 45°
16846
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 60°
16847
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1000 90°
+ Bogen 160 x 4,7mm Radius 1500 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 11°
11721
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 22°
11722
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 30°
11723
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 60°
11724
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R1500 90°
+ Bogen 160 x 4,7mm Radius 2000 - SDR34 - SN8
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 11°
11729
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 22°
11730
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 30°
11731
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 60°
11732
KS-Bogen mit Klebemuffe
160 x 4,7 mm / R2000 90°

+ Bogen 160 x 7,7mm Radius 1000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
16848
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 11°
16849
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 15°
16850
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 22°
10984
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 30°
10985
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 45°
16853
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 60°
10986
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1000 90°
+ Bogen 160 x 7,7mm Radius 1500 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 11°
11725
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 15°
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 22°
11726
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 30°
11727
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 45°
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 60°
11728
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R1500 90°
+ Bogen 160 x 7,7mm Radius 2000 - SDR20 - SN32
Art.Nr.
Bezeichnung
Abmessung
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 11°
11733
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 15°
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 22°
11734
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 30°
11735
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 45°
Anfrage
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 60°
11736
KS-Bogen mit Klebemuffe
160 x 7,7 mm / R2000 90°
